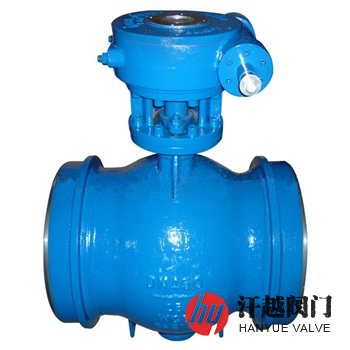

焊接偏心半球閥產品概述
PQ360H、PQ360Y焊接偏心半球閥是一種端部連接形式為對焊，閥軸中心軸線與半球體中心線形成尺寸偏置，且僅在閥體一側設置密封副的閥門。其依靠兩個偏心使閥芯啟閉過程對閥座具有漸出脫離和漸入擠壓的作用，降低了閥座與閥芯之間的磨損，提高了閥門的使用時間。該閥閥座壓蓋與閥體之間通過螺栓連接，并在閥座與閥體之間放置調整墊片，通過旋轉閥座壓蓋擠壓閥座，使調整墊片發生彈性變形，讓閥座、閥芯緊密接觸，在密封副處產生密封比壓，從而阻止介質泄漏。本產品開啟后閥芯位于藏球室，流體直通，使流體流通面積大，流阻小，密封座設計單閥座密封，密封面堆焊高硬質合金，采用彈簧推力，操作扭矩小，開關90度即完成操作，輕便靈活，閥體上下軸孔和球體固定軸孔設計雙偏心達到密封嚴緊，扭力輕。
焊接偏心半球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 半 球 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | |||||
| 5 | 壓 圈 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 6 | 填料壓板 | WCB | WCB | CF8 | CF8 | CF8 | CF8 |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||||
| 8 | 下 端 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 螺 柱 | 35 | 35 | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
焊接偏心半球閥性能規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | CJ/T 283、GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | |||||
| 結構長度 | CJ/T 283、GB/T 26146、GB/T 12221、ASME B16.10 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | |||||
焊接偏心半球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 2.5 ~ 25 | 50 | 178 | 105 | 2.5 ~ 25 | 300 | 356 | 265 |
| 65 | 190 | 110 | 350 | 430 | 310 | ||
| 80 | 203 | 120 | 400 | 530 | 335 | ||
| 100 | 229 | 130 | 450 | 580 | 380 | ||
| 125 | 254 | 145 | 500 | 630 | 410 | ||
| 150 | 267 | 185 | 600 | 800 | 475 | ||
| 200 | 292 | 200 | 700 | 900 | 545 | ||
| 250 | 330 | 225 | 800 | 1000 | 610 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
焊接偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明結構形式(有側裝式和上裝式兩種)、型號規格、閥體和內件材料、工作壓力范圍、工作溫度、使用介質、端部連接型式及驅動方式（蝸輪、氣動、電動、液動）等。
