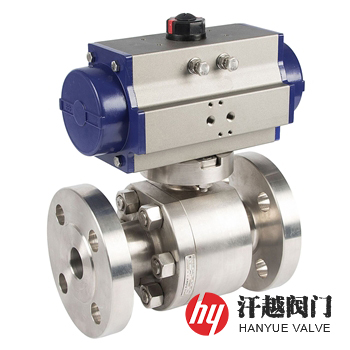

氣動鍛鋼球閥產品概述
氣動鍛鋼球閥由天然氣和石油輸送管線用高壓鍛鋼球閥和氣動執行器及控制機構組成，其通常配置各種附件，包括電磁閥、氣源處理三聯件、限位開關、定位器等，以實現就地操作和遠距離集中控制。該閥能夠做到在控制室里就可以遠程操作閥門的開關，以達到對管路介質的流通或截?cái)啵踔潦橇髁空{(diào)節，而不需要跑到現場或者高空和危險地帶來手動操縱。本產品在很大程度上節約了人力資源和時間以及提高了安全性。
氣動鍛鋼球閥閥組件有浮動球閥和固定球閥兩種結構形式，其中浮動球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封，而固定球閥的球體是帶有固定軸的，其受壓后不產生移動，它帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上。本產品的主體部件都采用可耐高壓的鍛件，克服了鑄鋼件容易出現的疏松、氣孔、砂眼和夾砂等鑄造缺陷。
氣動鍛鋼球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
2 | 連 接 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
3 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
10 | 氣動裝置 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
氣動鍛鋼球閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | ||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | JB/T 9092、GB/T 26480、API 6D、API 598 | ||||
可配附件 | 行程限位開關、電磁閥、空氣過濾減壓器、定位器、保位閥、閥位傳送器、手輪機構等 | ||||
氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
氣動鍛鋼球閥外形尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
以上為ASME B16.5標準Class150法蘭連接浮動球球閥尺寸。如需其他尺寸，請來電咨詢！ | |||||||
氣動鍛鋼球閥結構圖
如果你需訂購我廠鍛鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、壓力等級、閥體和內件材料、使用介質、工作溫度，本產品有法蘭、對焊、承插焊及螺紋等連接方式可供選擇，咨詢價格時煩請注明。
