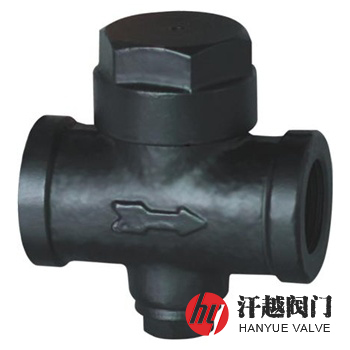

CS69H圓盤式蒸汽疏水閥產品概述
CS19H、CS69H圓盤式蒸汽疏水閥是通過閥片上下的壓力差、蒸汽和冷凝水的密度差以及流量的變化來開啟閥門，排出冷凝水，關閉閥門，阻止蒸汽的逸出。其在蒸汽源向管道輸送蒸汽的起始過程中，管中蒸汽前面的冷空氣(不凝性氣體)和冷凝水受到壓縮而升壓推開閥片，迅速排放，當凝結水排放完畢，蒸汽進入蒸汽疏水閥內，并且體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓力差，閥片在蒸汽流速的吸力下迅速關閉，閥片將閥門關閉后，進入汽室里面的蒸汽向接觸閥蓋外側的空氣散熱，汽室內的蒸汽漸漸降溫凝結成水，壓力也因此逐漸消失，閥片將再次被入口冷凝水推開，循環開始。該閥結構緊湊，體積小，適合于在狹小的管道空間上安裝，安裝方位不受限制，使用壓力范圍大，不需任何調節，間斷排水，可排放接近飽和溫度的凝結水，過冷度為6℃~8℃，有一定的漏氣量(大約3%)，能自動排氣，耐水擊，內置過濾裝置有效阻止管道雜質進入閥內，保證疏水閥正常工作。
CS69H圓盤式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 防 護 蓋 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
2 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
4 | 閥 座 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
5 | 閥 片 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
6 | 過 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
7 | 底 蓋 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
CS69H圓盤式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
工作壓差(MPa) | ≥0.05 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
焊接端部 | 承插焊按JB/T 7746或ASME B16.11，對焊按GB/T 12224或ASME B16.25等 | ||||
檢驗驗收 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
CS69H圓盤式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
L | H1 | H2 | W | |||
16 ~ 40 (Class150)20 | 15 | 75 | 60 | 45 | 53 | 1.2 |
20 | 85 | 60 | 45 | 53 | 1.3 | |
25 | 95 | 60 | 45 | 53 | 1.5 | |
32 | 130 | 75 | 45 | 70 | 4.2 | |
40 | 130 | 75 | 45 | 70 | 4.2 | |
50 | 130 | 75 | 45 | 70 | 4.2 | |
CS69H圓盤式蒸汽疏水閥結構圖
熱動力型蒸汽疏水閥背壓不可超過lowest入口壓力的50%，適用于管道、小型設備排除凝結水，一般選型時安全系數為2~3倍。本產品有對焊和螺紋兩種連接方式。
