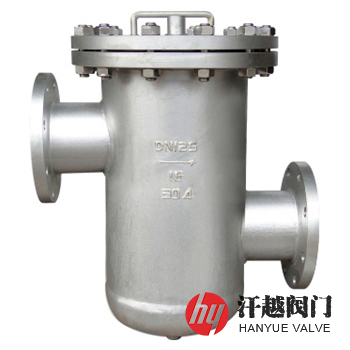

多濾筒式罐型過濾器產品簡介
SD24C、SD24M、SD24S多濾筒式罐型過濾器主要由中部筒體、高低接管、底部封頭、法蘭和筒蓋及過濾芯件等部件組成的多濾筒式籃式過濾器，其濾芯由濾籃和焊裝在其內的柱型網兩部分構成，其中濾籃的絲網安裝在濾框內，而柱型網的細網則包覆在濾筒外。本產品有效過濾面積大，且流體阻力較小，可按高進低出流向直接水平連入管線中使用，在石油化工、輕工等生產過程中，流體會隨著管道先通過進料口而后進入過濾芯件，干凈的濾液可從紗網的網眼中流出，并從筒體出料口排出，而其中的固體雜質顆粒則被濾網所阻擋，與流體完成分離，因此它特適用于液體及氣體物料過濾。
多濾筒式罐型過濾器主要型號有SD24C-H10、SD24C-H16、SD24C-H25、SD24C-H40、SD24C-A150、SD24C-A300、SD24S-H10、SD24S-H16、SD24S-H25、SD24S-H40、SD24S-A150、SD24S-A300、SD24M-H10、SD24M-H16、SD24M-H25、SD24M-H40、SD24M-A150、SD24M-A300、SD26C-H10、SD26C-H16、SD26C-H25、SD26C-H40、SD26C-A150、SD26C-A300、SD26S-H10、SD26S-H16、SD26S-H25、SD26S-H40、SD26S-A150、SD26S-A300、SD26M-H10、SD26M-H16、SD26M-H25、SD26M-H40、SD26M-A150、SD26M-A300等。
多濾筒式罐型過濾器部件材料
| 部件名稱 | 材料名稱 | ||||
| 筒 體 | 20# | 304 | 304L | 316 | 316L |
| 高低接管 | 20# | 304 | 304L | 316 | 316L |
| 法 蘭 | 20# | 304 | 304L | 316 | 316L |
| 法 蘭 蓋 | Q235B | 304 | 304L | 316 | 316L |
| 密 封 墊 | 聚四氟乙烯、金屬環墊片、金屬纏繞墊(帶內外環) | ||||
| 過濾芯件 | 304 | 304 | 304L | 316 | 316L |
| 螺 柱 | 35CrMo | 304 | 304 | 316 | 316 |
| 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
| 排放堵頭 | 304 | 304 | 304L | 316 | 316L |
多濾筒式罐型過濾器性能規范
| 公稱壓力PN(MPa) | 1.0 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.0 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | HG/T 21637-1991 化工管道過濾器 | ||||
| 法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | ||||
| 檢驗驗收 | HG/T 21637-1991 化工管道過濾器 | ||||
| 工作溫度 | 碳鋼-20℃ ~ 400℃、低合金鋼-40℃ ~ 400℃、不銹鋼-196℃ ~ 400℃ | ||||
多濾筒式罐型過濾器主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 安裝尺寸/mm | |||||||
| D | D1 | L | H | H1 | H2 | H3 | I | ||
| 150 (PN20) | 2 ? | 76.1 | 219.1 | 490 | 560 | 975 | 198 | 129 | 70 |
| 3 | 88.9 | 219.1 | 510 | 560 | 975 | 198 | 129 | 70 | |
| 4 | 114.3 | 273 | 580 | 693 | 1217 | 250 | 181 | 100 | |
| 5 | 139.7 | 273 | 600 | 693 | 1217 | 250 | 181 | 100 | |
| 6 | 168.3 | 323.9 | 660 | 797 | 1396 | 283 | 218 | 120 | |
| 8 | 219.1 | 406.4 | 780 | 976 | 1708 | 339 | 269 | 150 | |
| 10 | 273 | 457 | 860 | 1115 | 1969 | 392 | 323 | 160 | |
| 12 | 323.9 | 508 | 940 | 1258 | 2214 | 443 | 375 | 180 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||||
多濾筒式罐型過濾器結構圖
如果你需訂購我廠籃式過濾器產品，咨詢時煩請說明結構類型、公稱通徑、公稱壓力、殼體材質、濾芯材料、過濾精度、介質溫度及端部型式等。本產品有對焊連接和法蘭連接兩種方式，設計制造標準選用HG/T 21637-1991化工管道過濾器，如需其他要求，訂貨時請在合同上注明。
