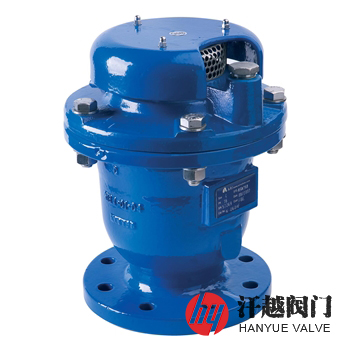

K-060低壓進排氣閥產品概述
K-060低壓進排氣閥是一種由閥體、閥蓋、排氣罩、防護網、浮體、活瓣和密封組件等組成，用于低壓工況，既可在空管充水時排放管內的空氣又能在管道排空或出現負壓時，自動開啟快速向管道內大量進氣以消除負壓的組合式排氣閥。該閥體積小，重量輕，結構簡單，可靠性高，超大排氣口可防止排孔被雜質堵塞，排氣量大，比老款多數倍。本產品廣泛的應用在石油、化工、冶金、環保、市政等給排水管道當中。
K-060低壓進排氣閥具有大排量?jī)?yōu)點，其超大進排氣口保證了空氣以較高的流量進出高速排放的氣流，甚至混合水霧的高速氣流也不會使排氣口提前封閉而導致氣密封，排氣口僅在空氣徹底排放后才會封閉，任何時候只要系統內壓低于大氣壓，例如發生水柱分離現象時，空氣閥就會立即打開向系統內進氣，防止系統內產生真空。同時，在系統排空時及時進氣可加快排空速度。本產品排氣過程平穩，可防止出現壓力波動或其他破壞性現象，可有效的保護管道安全。
K-060低壓進排氣閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M |
2 | 浮 體 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
3 | 活 瓣 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
4 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 閥 蓋 | QT450 | WCB | CF8 | CF8M |
6 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M |
7 | 防 護 網 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
K-060低壓進排氣閥性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | |||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | |||
檢驗驗收 | JB/T 12386-2015 給水管道進排氣閥 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
介質溫度 | 0℃~80℃ | |||
K-060低壓進排氣閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
Φ | H | D | D1 | D2 | Z-Φd | ||
1.0 | 25 | 195 | 320 | 115 | 85 | 65 | 4-14 |
50 | 195 | 320 | 160 | 125 | 100 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 4-18 | |
100 | 345 | 395 | 215 | 180 | 155 | 8-18 | |
150 | 350 | 615 | 280 | 240 | 210 | 8-23 | |
200 | 400 | 715 | 335 | 295 | 265 | 8-23 | |
250 | 465 | 880 | 390 | 350 | 320 | 12-23 | |
300 | 510 | 990 | 440 | 400 | 368 | 12-23 | |
400 | 656 | 1100 | 565 | 515 | 482 | 16-25 | |
1.6 | 25 | 195 | 320 | 115 | 85 | 65 | 4-14 |
50 | 195 | 320 | 160 | 125 | 100 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 8-18 | |
100 | 345 | 395 | 215 | 180 | 155 | 8-18 | |
150 | 350 | 615 | 280 | 240 | 210 | 8-23 | |
200 | 400 | 715 | 335 | 295 | 265 | 12-23 | |
250 | 465 | 880 | 405 | 355 | 320 | 12-25 | |
300 | 510 | 990 | 460 | 410 | 375 | 12-25 | |
400 | 656 | 1100 | 580 | 525 | 485 | 16-30 | |
K-060低壓進排氣閥結構圖
如果你需訂購我廠排氣閥產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、閥體和浮球材質等，本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
