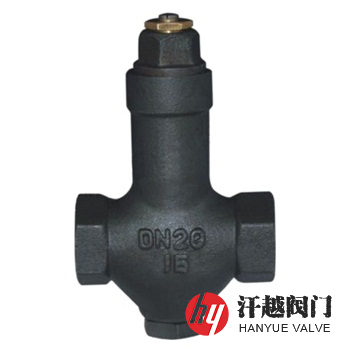

STB可調恒溫式蒸汽疏水閥產品概述
STB可調恒溫式蒸汽疏水閥主要由閥體、閥座、感溫元件、調節機構等零部件組成，其閥體內感溫元件中裝有由感溫劑、飽和劑、穩定劑和填充劑組成的常溫下為固態的感溫混合物，利用其對溫度的熱脹、冷縮及狀態變換使得閥門自動關閉或開啟，從而達到阻汽排水的目的。出廠時該閥有一定的開度，開始運行時，空氣和冷凝水可以快速排出，隨后閥腔內的溫度上升，使感溫元件內的感溫混合物受熱膨脹，進而推動閥芯下移，將閥流道關小，甚至關閉，當閥內溫度降低后，感溫元件收縮，使閥又漸漸打開，循環開始。本產品節能效果好，漏汽率低，并可根據需要調節排水溫度，既節省了潛熱又利用了部分顯熱，能在短時間內排放出管網及設備內的空氣和冷凝水，無氣堵現象，具有連續排水、無噪音、結構簡單、維修保養方便等特點。
STB可調恒溫式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 感溫元件 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 調節螺釘 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 閥 座 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 閥 芯 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
7 | 過 濾 網 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
8 | 彈 簧 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
9 | 底部螺蓋 | A105 | A182 304 | A182 304 | A182 316 | A182 316L |
STB可調恒溫式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
排水溫度 | A組65℃~100℃、B組95℃~135℃、C組130℃~165℃ | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
STB可調恒溫式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
L | H | h | W | |||
10 ~ 40 (Class150)20 | 15 | 90 | 117 | 43 | 43.5 | — |
20 | 100 | 136 | 48 | 47.5 | — | |
25 | 140 | 136 | 53 | 50.0 | — | |
32 | 140 | 165 | 72 | 61.5 | — | |
40 | 150 | 170 | 72 | 61.5 | — | |
50 | 160 | 200 | 82 | 75.0 | — | |
STB可調恒溫式蒸汽疏水閥結構圖
如果你需訂購我廠STB可調恒溫式蒸汽疏水閥產品，咨詢時煩請說明公稱直徑、公稱壓力、殼體和內件材質、使用溫度、額定流量系數、端部連接螺紋標準，以便我們?yōu)槟_選型，如有其他要求請?jiān)谟嗁?gòu)合同上注明。
