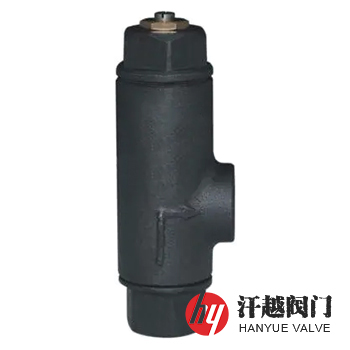

CS14F液體膨脹式蒸汽疏水閥產品概述
CS14H、CS14F液體膨脹式蒸汽疏水閥由閥體內凝結水的溫度變化而作用于熱膨脹系數較大的元件上，以驅動閥芯的啟閉動作，從而起到阻汽排水作用。其當裝置啟動時，因凝結水溫度低，感溫元件未膨脹，不能關閉閥孔，所以空氣和低溫凝結水能順利排出，當流入閥中凝結水的溫度逐漸升高，波紋管內感溫溶液開始蒸發膨脹，波紋管內感溫溶液蒸發的飽和壓力大于凝結水壓力，元件變形伸長，閥孔關閉，關閥后，系統中凝結水溫度因散熱逐漸降低，波紋管中感溫溶液的蒸汽受低溫凝結水作用而冷卻，感溫溶液的蒸汽壓力降低，且低于閥門中凝結水壓力，閥門重新開啟，凝結水流出，閥實現循環動作。該閥出廠前凝結水排放溫度已調節在90℃左右，如需要改變排水溫度或者排量時，旋轉閥門上面的調節螺桿，順時針閥芯開度減小，為擰緊狀態，排量減少排水溫度降低，逆時針閥芯開度增大，為松開狀態，排量增大排水溫度上升。本產品端部連接形式為螺紋，按結構形式分為直通式和角式兩種。
CS14F液體膨脹式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 波 紋 管 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 調節螺桿 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 閥 座 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 閥 芯 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
7 | 過 濾 網 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
8 | 彈 簧 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
9 | 底部螺蓋 | A105 | A182 304 | A182 304 | A182 316 | A182 316L |
CS14F液體膨脹式蒸汽疏水閥性能參數
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
排水溫度 | 可在80℃~100℃之間調節 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
CS14F液體膨脹式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 直通式結構尺寸(mm) | 角式結構尺寸(mm) | ||||
L | H1 | H2 | L | H1 | H2 | ||
10 ~ 40 (Class150)20 | 15 | 90 | 110 | 30 | — | 61.5 | 79 |
20 | 90 | 110 | 30 | — | 61.5 | 79 | |
25 | 95 | 110 | 33 | — | 61.5 | 79 | |
CS14F液體膨脹式蒸汽疏水閥結構圖
在安裝波紋管式蒸汽疏水閥時，介質流向、安裝方向必須與閥門上所標示的方向一致，本產品可任意角度安裝，并可隨時調整排水溫度和排水量。
