美標球閥產品概述

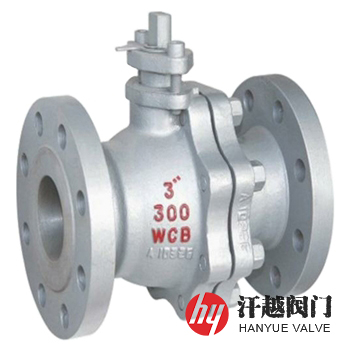

Q41F、Q41H、Q41Y美標球閥屬于浮動球球閥，其設計制造標準是按《API 6D-2014管線和管道閥門規范》、《API 608-2008法蘭、螺紋和焊連接的金屬球閥》、《ASME B16.34-2013法蘭、螺紋和焊接端連接的閥門》要求，連接法蘭尺寸采用ASME B16.5、ASME B16.47、ANSI B16.5等。該閥按照密封材質的不同，其有軟密封和硬密封兩種，軟密封一般采用聚醚醚酮(PEEK)、對位聚苯(PPL)、聚四氟乙烯(PTFE)及尼龍等作為密封圈材料，硬密封則使用合金鋼或不銹鋼堆焊硬質合金等，閥體材質可選用碳鋼、合金鋼、不銹鋼及其他特種材料。
Q41F、Q41H、Q41Y美標球閥在管路中主要用來做切斷、分配和改變介質的流動方向，其主要用一個帶有圓形通道的球體作啟閉件，該啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。本產品適應范圍廣，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用，適用介質：水、氣、油品、天然氣和蒸汽等。
美標球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 連 接 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
美標球閥技術規范
公稱壓力 | Class150 | Class300 | Class600 | Class900 | Class1500 |
殼體試驗壓力 | 3.0MPa | 7.5MPa | 16.5MPa | 22.5MPa | 39.0MPa |
液體高壓密封試驗壓力 | 2.2MPa | 5.5MPa | 12.1MPa | 16.5MPa | 28.6MPa |
氣體低壓密封試驗壓力 | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa |
設計制造 | API 6D-2014、API 608-2008、ASME B16.34-2013 | ||||
結構長度 | API 6D-2014、ASME B16.10-2017 | ||||
連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
檢驗試驗 | API 6D-2014、API 598-2016 | ||||
美標球閥外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
以上為ASME B16.5標準Class150法蘭連接浮動球球閥尺寸。如需其他尺寸，請來電咨詢！ | |||||||
美標球閥結構圖
如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、壓力等級、閥體材質、內件材質、介質溫度，本產品密封圈材料可根據介質溫度的不同需求有軟密封和硬密封等可供選擇。
