蝸輪球閥產品概述

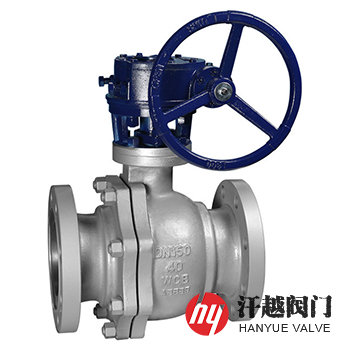

Q341F蝸輪球閥由一個依靠手動操作的蝸輪傳動機構和浮動球球閥組成，通過轉動手輪來控制閥門的開關，其閥桿設置在閥體內，閥桿底部與球體相連，閥體內設有閥座，球體設置在兩個閥座之間，閥座分別與閥體和閥蓋接觸，閥體和閥蓋通過螺栓和螺母進行連接，閥體和閥蓋之間設置有O型圈和石墨墊片，閥體上設有支架，蝸輪裝置套放在閥桿頂端。該閥球體是浮動的，在介質壓力作用下，球體能產生相應的位移，并緊壓在出口端的密封面上，保障密封。本產品具有流體阻力小，啟閉省力等優點。
Q341F蝸輪球閥通過采用非金屬密封閥座結構設計，從而使閥門在中、低壓及真空狀態下獲得可靠的密封。該閥為了保證球體在關閉位置時，能產生一個介質的作用力，事先在閥裝配時，球體必須緊貼閥座，而且需要過盈，產生一個預緊比壓。
蝸輪球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 填 料 | GRAPHITE、PTFE、TEFLON、PCTFE、NYLON | ||||
| 8 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
| 9 | 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
| 10 | 蝸 輪 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
蝸輪球閥技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | ||||
| 法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | ||||
蝸輪球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他尺寸，請咨詢汗越閥門技術部！ | |||||||

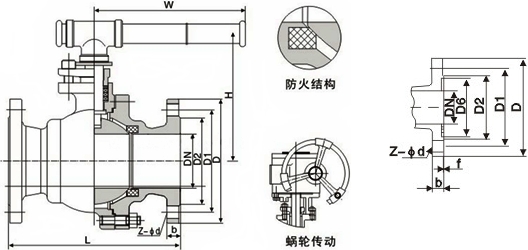

蝸輪球閥結構圖
如果你需訂購我廠法蘭球閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質、內件材料、使用介質、工作溫度、法蘭標準法蘭密封面形式等，本產品根據不同工況需求閥座可采用聚四氟乙烯、增強聚四氟乙烯、尼龍、對位聚苯、聚醚醚酮等。
