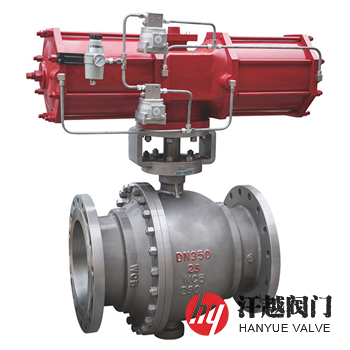

氣動調節球閥產品概述
氣動調節球閥是在法蘭連接端或對接焊連接端的球閥上安裝氣動執行機構作為驅動裝置，其與電-氣閥門定位器配套，輸入直流4mA～20mA電信號及接入0.4MPa～0.7MPa氣源即可調節閥門開度，改變介質流通的截面積，實現閥門的調節。該閥氣源中固體微粒的含量應小于0.1g/m3，且微粒直徑應小于30μm，含油量應小于10mg/m3。本產品調節范圍大、精度高，且關閉時越關越緊，抗壓能力好，可靠性強，且容易調試。
氣動調節球閥閥組件按結構形式的不同分為固定球和浮動球兩種，其中固定球閥采用上下閥桿固定閥芯(軸支式)和彈簧預載的帶補償性可動密封閥座設計，其具有自動補償功能，雙向密封閥座之間無間隙回轉時擁有很大的剪切力及自潔功能。本產品特適合就地操作和遠距離集中控制，在控制室里就可以控制閥門的開啟和關閉，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。
氣動調節球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 連 接 體 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 球 體 | 2Cr13+氮化 | 304+HF | 304L+HF | 316+HF | 316L+HF |
4 | 閥 座 | 2Cr13+氮化 | 304+HF | 304L+HF | 316+HF | 316L+HF |
5 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
7 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
8 | 固 定 軸 | 2Cr13 | 304 | 304L | 316 | 316L |
9 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
10 | 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
11 | 氣動裝置 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
氣動調節球閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | ||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | JB/T 9092、GB/T 26480、API 6D、API 598 | ||||
可配附件 | 行程限位開關、電磁閥、空氣過濾減壓器、定位器、保位閥、閥位傳送器、手輪機構等 | ||||
氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
氣動調節球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
1.6 | 25 | 165 | 115 | 85 | 68 | 18-2 | 4-14 |
32 | 180 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 190 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 216 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 241 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 283 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 305 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 356 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 394 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 457 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 533 | 405 | 355 | 320 | 26-2 | 12-26 | |
300 | 610 | 460 | 410 | 378 | 28-2 | 12-26 | |
350 | 686 | 520 | 470 | 428 | 30-2 | 16-26 | |
400 | 762 | 580 | 525 | 490 | 32-2 | 16-30 | |
450 | 864 | 640 | 585 | 550 | 40-2 | 20-30 | |
500 | 914 | 715 | 650 | 610 | 44-2 | 20-33 | |
600 | 1067 | 840 | 770 | 725 | 54-2 | 20-36 | |
700 | 1245 | 910 | 840 | 795 | 42-2 | 24-36 | |
以上為HG/T 20592-2009標準PN16整體鋼制管法蘭連接固定球閥尺寸參數。如需其他尺寸，請來電咨詢！ | |||||||
氣動調節球閥結構圖
如果你需訂購我廠氣動球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，氣動執行器類型，是否含附件等，本產品有軟密封和金屬硬密封兩種系列，球體有淡化球和噴焊球等，如有其他技術要求，咨詢價格時煩請注明。
